Các hệ thống X-ray Quadra Series, Quadra Pro Series được thiết kế với công nghệ Ống Kín (Sealed Tube), mang lại lợi thế vận hành không yêu cầu người dùng thay filament hoặc bảo trì bên trong ống. Tuy nhiên, Maintenance-free không đồng nghĩa với việc hệ thống sử dụng liên tục không cần bảo trì bảo dưỡng và kiểm tra. Nhà sản xuất khuyến nghị kiểm tra an toàn bức xạ định kỳ 12 tháng/lần để đảm bảo mức phát xạ < 1 µSv/h và bảo dưỡng kiểm tra hệ thống nhằm duy trì độ chính xác cơ học – điện – hình ảnh của toàn hệ thống.

Dịch vụ bảo trì chuyên sâu cho hệ thống X-ray Nordson Quadra/Quadra Pro Series (Sealed Tube) giúp khôi phục hiệu suất chụp, kéo dài tuổi thọ nguồn X-ray và đảm bảo an toàn bức xạ theo tiêu chuẩn quốc tế tránh suy giảm công suất, tăng noise, giảm độ phân giải ảnh hoặc rủi ro an toàn bức xạ trong quá trình vận hành lâu dài.

Sealed Tube (Ống Kín) Là Gì? Và Lợi Ích

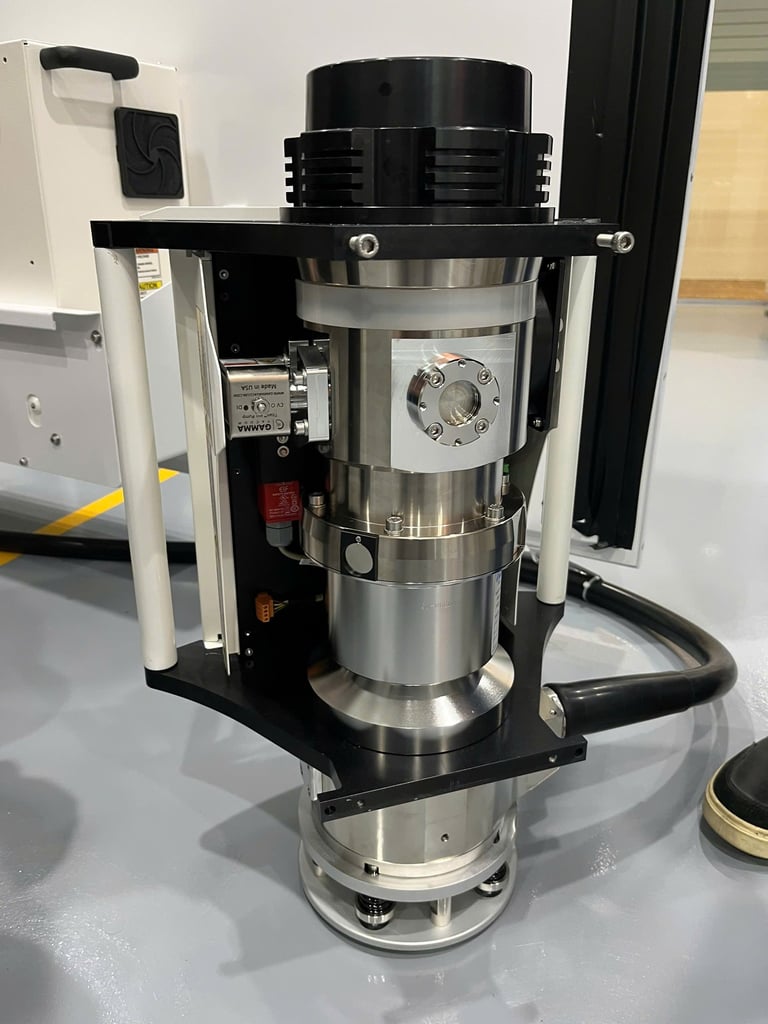

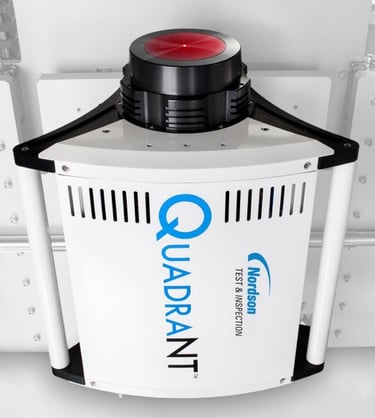

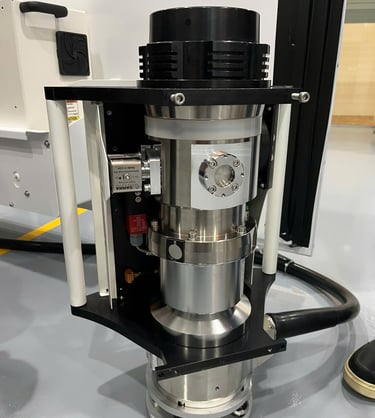

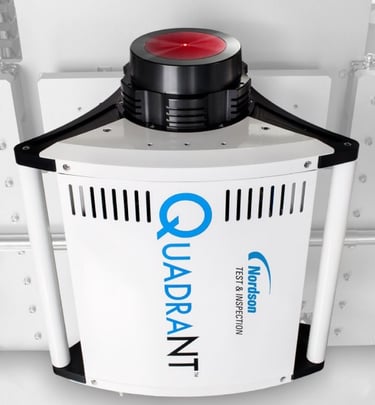

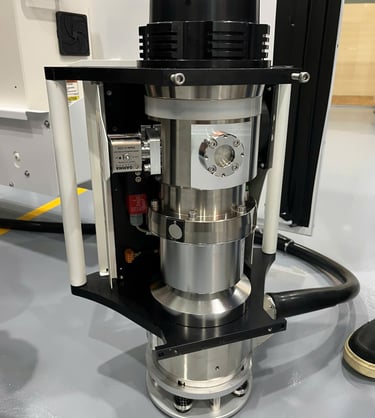

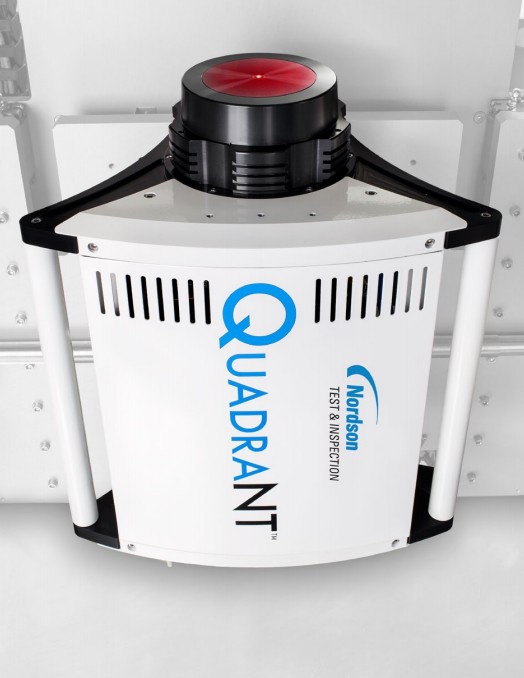

Hệ thống X-ray Nordson DAGE Quadra/Quadra Pro Series (Quadra 3, 5, 7 Pro và Ruby XL) sử dụng công nghệ ống tia X Closed Tube / Sealed Tube (Ống Kín) – QuadraNT™, được thiết kế để hoạt động ổn định trong nhiều năm mà không cần bảo trì bên trong ống. Đây là sự khác biệt cốt lõi so với dòng Open Tube (Ống Mở – như Jade Plus) vốn yêu cầu thay filament và xoay target định kỳ. Ống kín được hàn kín vĩnh viễn tại nhà máy và tích hợp bơm ion không dầu để duy trì chân không siêu cao 10-9 mba, loại bỏ rủi ro suy giảm hình ảnh theo thời gian và mang lại độ sáng – độ phân giải – độ lặp lại hình ảnh ổn định từ ngày đầu tiên đến suốt thời gian sử dụng thiết bị.

Trong thực tế vận hành, Sealed Tube đóng vai trò quan trọng trong trung tâm R&D, failure analysis (FA), chất lượng sản xuất SMT/semiconductor hạn chế dừng máy hoặc suy giảm hình ảnh. QuadraNT™ không sử dụng sợi đốt (filament-free), do đó không xảy ra lỗi cháy filament mỗi 200 - 500 giờ sử dụng, giảm độ sáng hay nhiễu ảnh theo tuổi thọ. Nhờ cấu trúc sealed tube và hệ thống oil-free, môi trường phòng lab luôn sạch, ổn định, không phát sinh hơi dầu từ vacuum pump như các cấu hình open tube truyền thống.

Vì Sao Sealed Tube Vẫn Cần Bảo Trì?

Dù không phải thay linh kiện bên trong tube, các thành phần khác trong hệ thống X-ray vẫn lão hóa theo thời gian. Những yếu tố thường giảm hiệu năng:

• Điện áp High Voltage và dòng beam không còn ổn định theo dải định mức

• Giảm độ tương phản / tăng noise khi khả năng phát tia X suy giảm dần theo thời gian

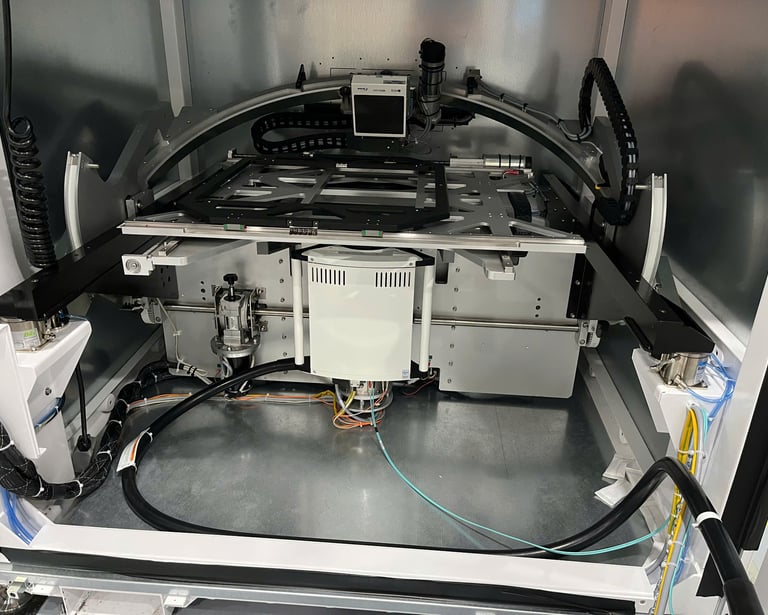

• Suy hao độ phân giải do lệch alignment Tube – Stage – Detector

• Hệ thống bảo vệ an toàn bức xạ xuống cấp hoặc sai số cảnh báo

• Môi trường bụi, ẩm, rung làm giảm độ bền linh kiện và tuổi thọ tube

Dịch Bảo Trì Kỹ Thuật & Kiểm tra An Toàn Cho Quadra/Quadra Pro Series (Sealed Tube)

Dịch vụ của NudgeInspect tuân thủ quy trình kiểm tra 12 tháng theo khuyến nghị của Nordson, bao gồm:

1. Kiểm tra ngoại quang và cơ cấu chấp hành: sau thời gian vận hành dài, hệ thống có thể xuất hiện tiếp địa kém, interlock hoạt động không ổn định, bộ lọc – quạt bị giảm lưu thông, chống rung và khí nén không đủ tiêu chuẩn. Các yếu tố này không gây lỗi tức thời nhưng là nguyên nhân tiềm ẩn của hỏng hóc lớn.

   Các mục chính gồm:

   • Kiểm tra tiếp địa, đo điện trở & tính liên tục

   • Kiểm tra nguồn khí nén & hệ thống chống rung

   • Kiểm tra interlock công tắc chính và interlock cửa mẫu

   • Kiểm tra quạt / bộ lọc / trình tự khởi tạo hệ thống

2. Kiểm Tra An Toàn Bức Xạ: mặc dù hệ thống sử dụng Sealed Tube (bảo trì miễn bên trong ống), bức xạ vẫn có thể tăng dần theo thời gian bởi lão hóa gioăng, tấm cách ly, cửa mẫu hoặc biến dạng cơ khí. Nếu không kiểm tra định kỳ, rò rỉ bức xạ có thể tăng vượt chuẩn mà người vận hành không thể phát hiện bằng mắt thường.

   • Chạy warm-up để ổn định ống trước kiểm tra full power

   • Thực hiện “Critical Examination” – quét rò rỉ tia X khi tăng điện áp từ 30kV đến tối đa 160kV theo từng nấc

   • Đo liều bức xạ bằng thiết bị chuyên dụng tại tất cả vùng viền, đặc biệt mép cửa → đảm bảo rò rỉ < 1 µSv/h

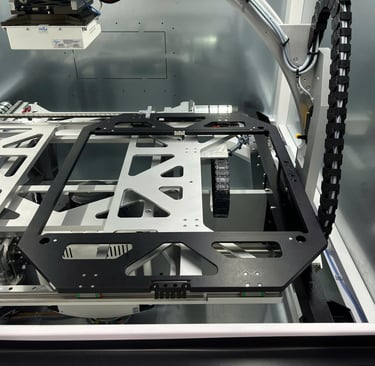

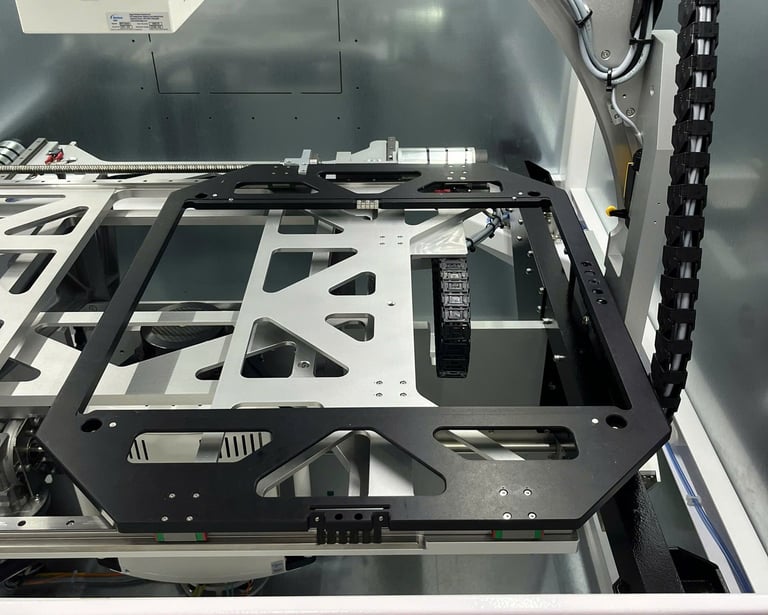

3. Hiệu Chuẩn Geometry & Optimization: theo thời gian, hệ thống dẫn động trục (motor, encoder) lão hóa tạo ra sai số vị trí nhỏ; điểm hội tụ (focus grid), equalization và pixel map có thể trôi, gây mất độ phân giải, giảm tương phản, noise tăng dần và mất đồng nhất hình ảnh. Người vận hành thường khó đánh giá vì sự suy giảm diễn ra từ từ.

   • Calibrate axes motion limits – học lại giới hạn di chuyển trục

   • Machine Calibration bằng calibration plate chuẩn

   • Căn chỉnh Focus Grid và Equalization Position

   • Tạo ảnh hiệu chỉnh mới loại bỏ dead pixel / non-uniformity

   • Chạy “Complete Optimization” – dò đường cong mục tiêu và tối ưu toàn diện

4. Tinh Chỉnh Nâng Cao & System Health Check: hệ thống có thể vẫn chạy được nhưng kV / power / spot-size không ở điểm tối ưu, khiến thời gian chụp lâu hơn, hình ảnh dễ noise khi phóng đại cao, và thao tác phân tích BGA hoặc lỗi vi mô kém chính xác.

   Do đo cần tinh chỉnh thêm các bước:

   • Đặt “Initial knee-point” và “Second knee-point” để tối ưu cân bằng giữa power và spot size.

   • Kiểm tra kV, power, target current, hình ảnh cuối cùng.

   • Chạy “System Health Check” để xác nhận trạng thái tối ưu.

Tại Sao Chọn Dịch Vụ Của Chúng Tôi?

Chúng tôi không chỉ thực hiện bảo trì, mà còn mang đến sự tin cậy và chuyên môn đúng chuẩn cho từng thiết bị Nordson DAGE.

1. Đào Tạo Chuyên Sâu: Đội ngũ kỹ sư của chúng tôi được đào tạo chính quy theo chương trình của Nordson, am hiểu toàn bộ quy trình vận hành và rủi ro liên quan đến ống mở, bao gồm cả an toàn bức xạ.

2. Quy Trình Sạch: Mọi thao tác đều được thực hiện trong môi trường phòng sạch, sử dụng găng tay không chứa sợi, khăn lau chuyên dụng, và Isopropanol B.P. tinh khiết, nhằm loại bỏ hoàn toàn nguy cơ nhiễm bẩn có thể dẫn đến phóng điện hoặc hư hại mục tiêu.

3. Công Cụ Tiêu Chuẩn: Mỗi thao tác kỹ thuật được hỗ trợ bằng dụng cụ chuyên dụng như cờ lê cathode, dụng cụ xoay mục tiêu, cùng vật tư tiêu hao đạt chuẩn (O-ring, mỡ chân không, grease) để đảm bảo tính đồng bộ và an toàn tuyệt đối.

4. Tối Ưu Hóa Hiệu Suất: Dịch vụ không chỉ dừng ở việc thay thế linh kiện — chúng tôi hiệu chỉnh toàn bộ hệ thống, tái cân bằng chùm tia và độ hội tụ, giúp thiết bị đạt lại chất lượng hình ảnh với độ phân giải đến 0.95 µm, đảm bảo khả năng kiểm tra ổn định, rõ nét và đáng tin cậy

Nếu cần bảo trì định kỳ / bảo trì cấp tốc / kiểm tra sức khỏe hệ thống (Health Check) / Safety Audit cho Nordson Quadra Pro (Sealed Tube), vui lòng cung cấp:

• Serial máy

• Tình trạng hiện tại

• Yêu cầu (định kỳ – khẩn – audit – tối ưu hình ảnh)
