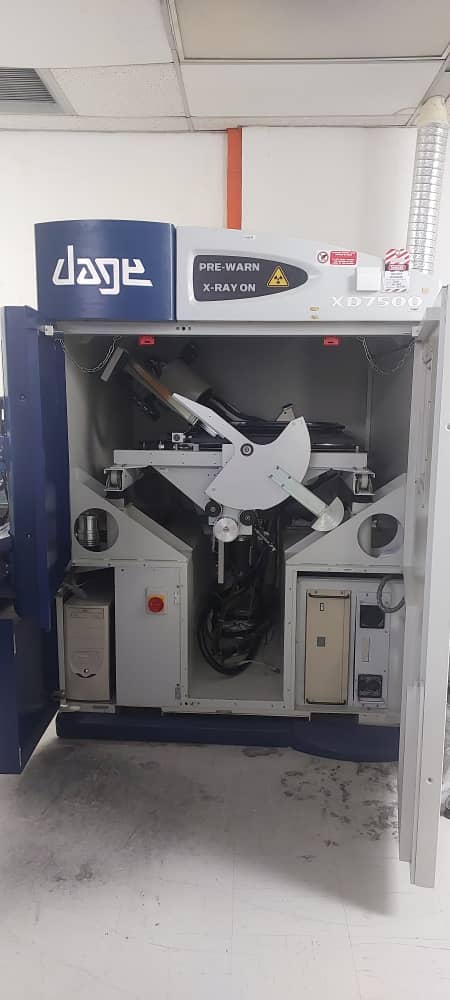

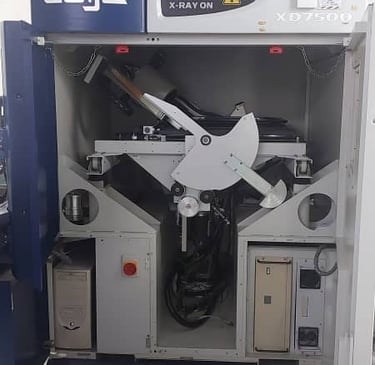

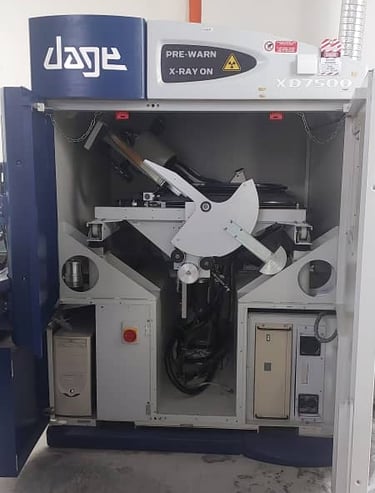

Hệ thống Nordson DAGE Jade Plus được thiết kế cho kiểm tra chất lượng PCB, cung cấp độ phân giải cao (0.95 µm) với công nghệ Open Tube. Không giống như ống kín , Open Tube yêu cầu bảo trì định kỳ để duy trì hiệu suất. Nếu bỏ qua bảo trì, hệ thống có thể gặp ba rủi ro kỹ thuật nghiêm trọng. Thứ nhất là suy giảm chất lượng hình ảnh, khi sợi đốt và target bị mòn khiến tia X yếu đi, hình ảnh tối và mất nét. Thứ hai là mất chân không, khi các linh kiện kín khí bị rò rỉ làm giá trị Penning vượt ngưỡng, khiến máy không thể vận hành. Cuối cùng là hiện tượng phóng điện (arcing), một lỗi nguy hiểm thường do bụi, dấu vân tay hoặc tạp chất xâm nhập trong quá trình bảo trì. Khi xảy ra phóng điện, hình ảnh có thể bị nhấp nháy, mất độ phân giải, thậm chí gây hỏng vĩnh viễn grid cap hoặc target. Dịch vụ của NudgeInspect đảm bảo hệ thống Jade Plus của bạn được bảo trì theo quy trình kỹ thuật chính xác của nhà sản xuất, đảm bảo hiệu suất và an toàn vận hành.

Tại Sao Cần Bảo Trì Định Kỳ Cho Ống Mở (Open Tube)?

X-ray Open Tube (Ống Tia X Dạng Mở) là công nghệ ống tia X cho phép kỹ sư chủ động bảo trì và thay thế các bộ phận tiêu hao bên trong, thay vì thay toàn bộ ống khi hiệu suất suy giảm. Các hệ thống như Nordson DAGE Jade Plus thường sử dụng ống mở VR4 Open Tube, cho phép khôi phục hiệu suất sau mỗi lần bảo trì. Khác với sealed tube – vốn không thể bảo trì, ống mở hoạt động dựa trên các linh kiện có tuổi thọ giới hạn, gồm:

Sợi đốt Vonfram (Tungsten Filament): Bộ phận phát electron, sẽ bị mòn hoặc đứt sau thời gian sử dụng, dẫn đến giảm phát xạ tia X và mất độ sáng hình ảnh.
Mục tiêu (Target): Tấm kim loại nơi chùm electron va chạm để tạo tia X. Bề mặt target sẽ bị suy giảm dần, ảnh hưởng đến độ nét và độ tương phản ảnh.

Lý Do Cần Bảo Trì Định Kỳ

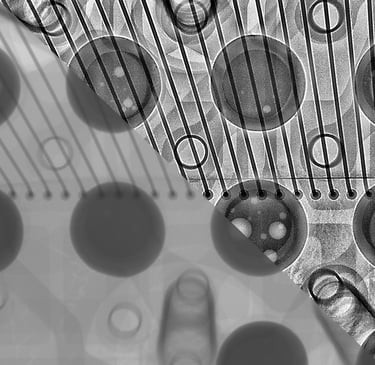

Suy Giảm Chất Lượng Hình Ảnh (Image Quality Degradation)

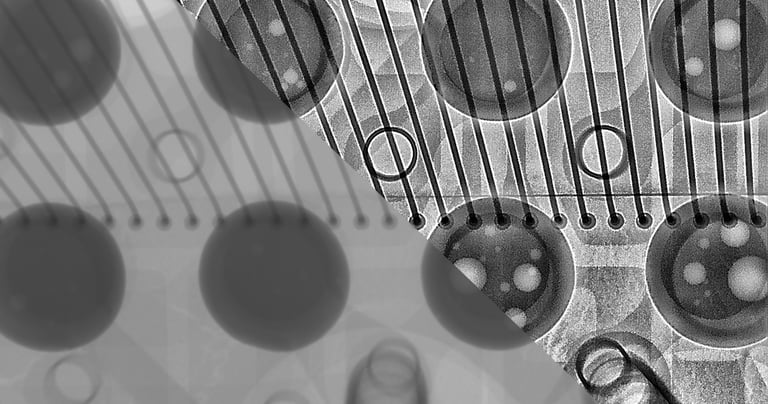

Theo thời gian, sợi đốt bị mòn và vùng mục tiêu bị bào mòn, khiến cường độ tia X yếu đi. Kết quả là hình ảnh trở nên tối, thiếu chi tiết và có thể mất nét (defocus). Việc bảo trì giúp phục hồi độ sáng và độ phân giải của hình ảnh.

Tuổi Thọ Filament Ngắn Và Không Thể Dự Đoán
Sợi đốt vonfram có tuổi thọ ngắn, thời điểm hỏng hóc không cố định. Nếu không thay thế dự phòng, máy có thể dừng đột ngột, gây gián đoạn quá trình kiểm tra hoặc sản xuất.

Yêu Cầu Duy Trì Chân Không Ổn Định
Ống mở cần môi trường chân không cao để vận hành. Khi bảo trì, kỹ sư phải xả và tái thiết lập chân không, đảm bảo không nhiễm tạp chất.
Nếu bụi, dầu hoặc dấu vân tay xâm nhập, có thể gây phóng điện (arcing) – hiện tượng nguy hiểm dẫn đến chập điện, mất kiểm soát dòng electron, và có thể làm hỏng grid cap hoặc target.

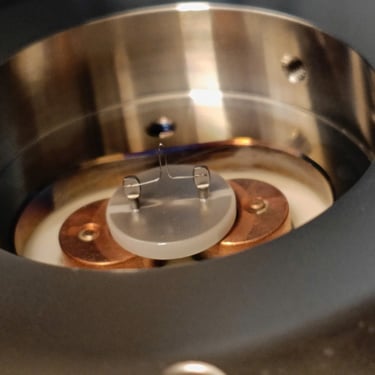

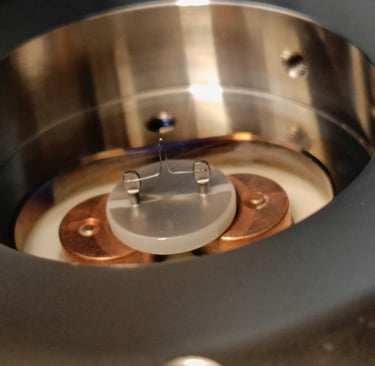

1. Thay Thế Filament (Sợi Đốt) & Vệ Sinh Cathode

Quy trình thực hiện:

Tách và mở ống trong phòng sạch, sử dụng găng tay nitrile không sợi.
Thay thế sợi đốt Vonfram (Tungsten filament) bị đứt hoặc mòn, đảm bảo chùm electron ổn định.
Vệ sinh Grid Cap bằng khăn lau phòng sạch và IPA loại bỏ hoàn toàn bụi và dầu — những tác nhân có thể gây phóng điện và làm mờ ảnh.
Căn chỉnh filament mới vào đúng tâm bằng vít tinh chỉnh, đảm bảo hình ảnh sắc nét và đồng đều.

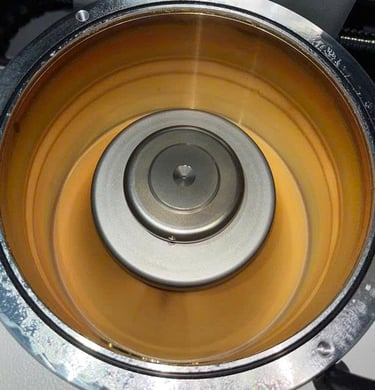

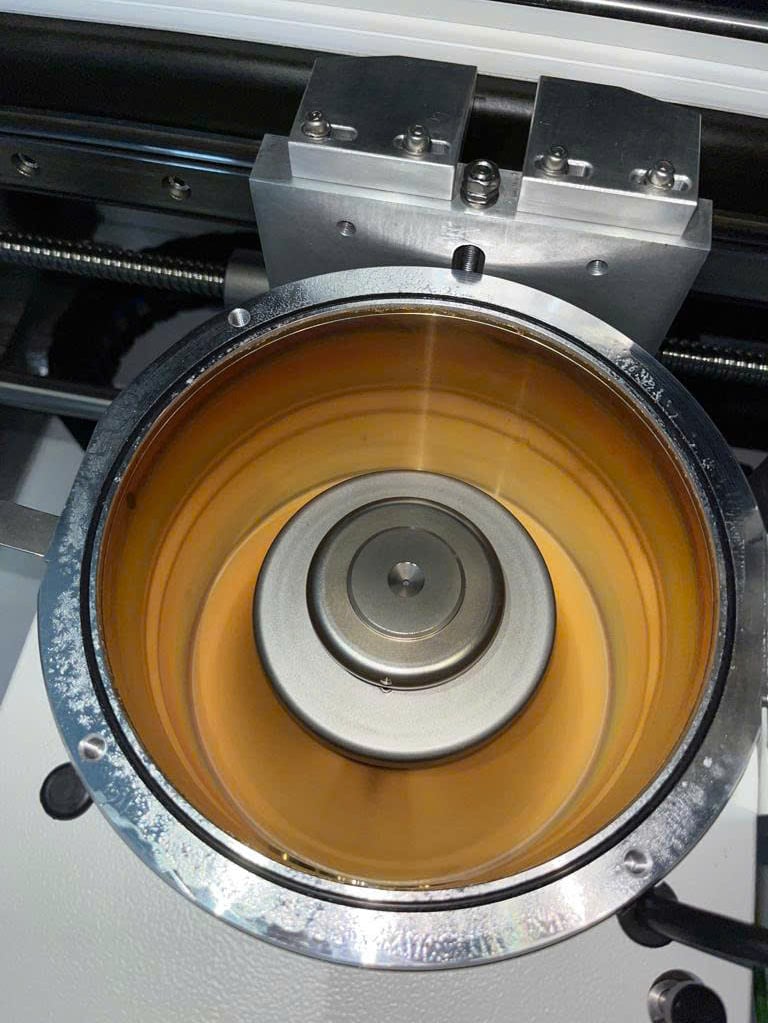

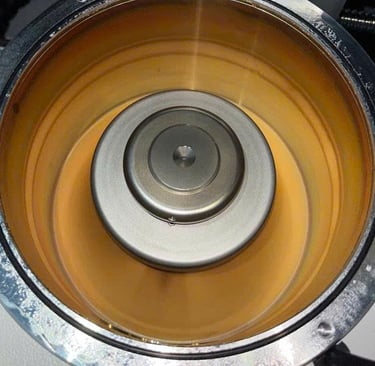

2. Xoay Mục Tiêu (Target Rotation)

Theo thời gian, vùng mục tiêu bị chùm electron bắn phá sẽ bị suy giảm, khiến hình ảnh tối và thiếu chi tiết.

Thực hiện:

Target được thiết kế lệch tâm. Kỹ sư sử dụng dụng cụ chuyên xoay Target một góc nhỏ, để lộ vùng bề mặt mới chưa bị mòn. Sau khi siết lại, hình ảnh được khôi phục sáng rõ ngay lập tức mà không cần xả chân không.

3. Bảo Trì Hệ Thống Chân Không

Một hệ thống chân không ổn định là điều kiện tiên quyết để ống mở vận hành an toàn.

Các bước kiểm tra:

Làm sạch và thay thế O-ring tại các điểm nối để ngăn rò rỉ.

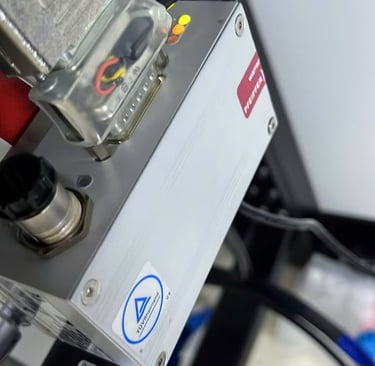

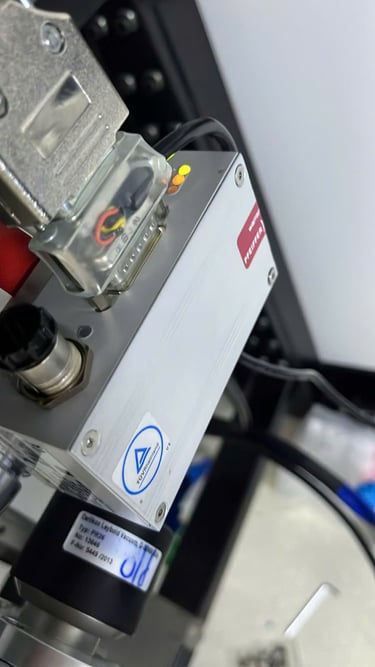

Kiểm tra Penning transmitter (bộ cảm biến chân không) nhằm phát hiện dấu hiệu sai lệch, burning hoặc nhiễm bẩn.

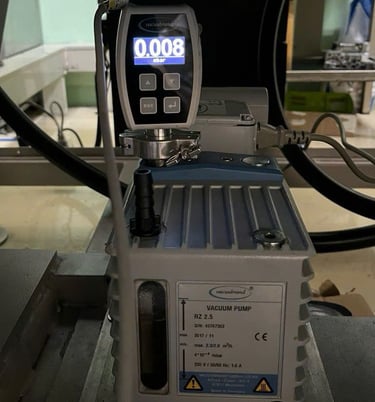

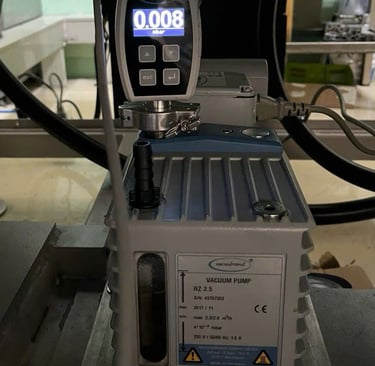

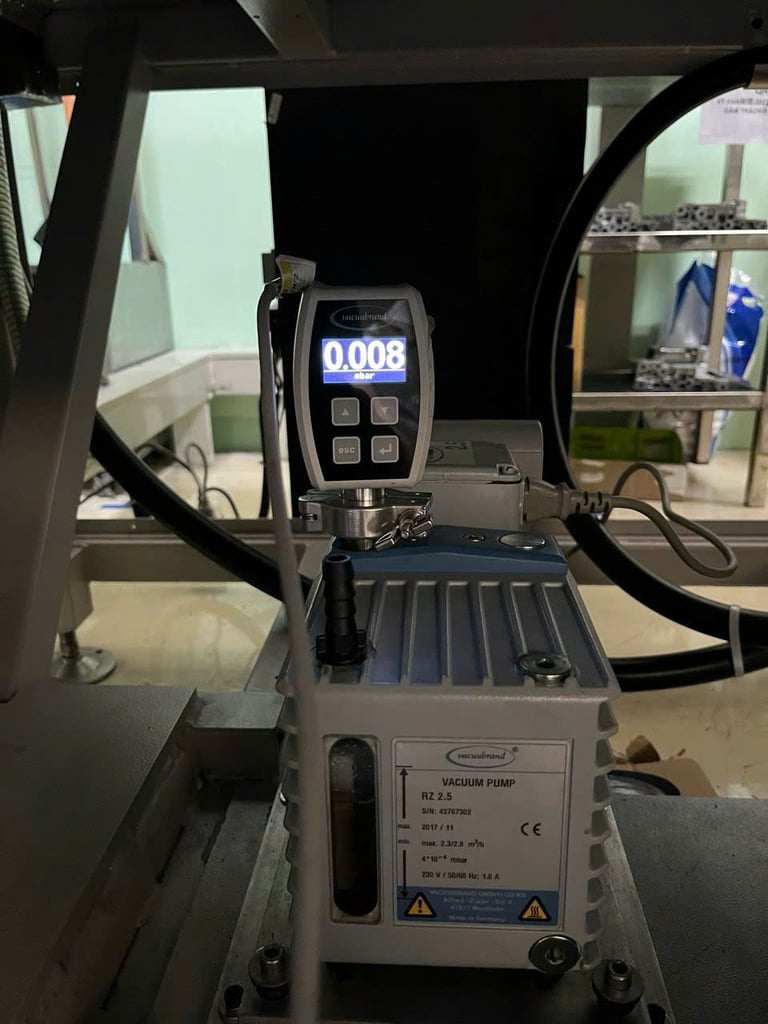

Đánh giá và thay dầu, lọc của bơm chân không nếu cần.
Chạy quy trình Warm-up để khử khí và làm sạch hoàn toàn không gian bên trong ống.
Đảm bảo giá trị chân không ổn định, duy trì trạng thái vận hành tối ưu.

4. Hiệu Chuẩn Toàn Diện Sau Bảo Trì

Sau khi thay filament hoặc thực hiện bảo trì ống mở, hệ thống phải được hiệu chuẩn lại để đảm bảo độ chính xác hình học và hiệu suất phát tia X.

Quy trình hiệu chuẩn:

Tái lập giá trị chân không: Bơm đạt giá trị ổn định.
Chạy Warm-up: Khử khí trong 20 phút để ổn định dòng điện ống.
Chạy Center Only: Tự động căn chỉnh chùm electron cho từng mức điện áp.
Chạy Machine Calibration: Sử dụng tấm hiệu chuẩn chuẩn hóa để hệ thống học lại hình học.
Teach Focus Aid & Equalization: Căn chỉnh lại tiêu cự và cân bằng ảnh cho kết quả chính xác.

Dịch Vụ Bảo Trì Chuyên Sâu Cho Nordson DAGE Jade Plus (Open Tube Maintenance Service)

Dịch vụ bảo trì chuyên sâu của NudgeInspect được thiết kế theo chuẩn kỹ thuật của nhà sản xuất, giúp hệ thống X-ray Nordson DAGE Jade Plus duy trì hiệu suất ổn định, đảm bảo an toàn bức xạ và kéo dài tuổi thọ của ống mở (Open Tube). Tất cả quy trình được thực hiện bởi kỹ sư được đào tạo chính hãng

Tại Sao Chọn Dịch Vụ Của Chúng Tôi?

Chúng tôi không chỉ thực hiện bảo trì, mà còn mang đến sự tin cậy và chuyên môn đúng chuẩn cho từng thiết bị Nordson DAGE Jade Plus.

Đào Tạo Chuyên Sâu: Đội ngũ kỹ sư của chúng tôi được đào tạo chính quy theo chương trình của Nordson, am hiểu toàn bộ quy trình vận hành và rủi ro liên quan đến ống mở, bao gồm cả an toàn bức xạ.
Quy Trình Sạch: Mọi thao tác đều được thực hiện trong môi trường phòng sạch, sử dụng găng tay không chứa sợi, khăn lau chuyên dụng, và Isopropanol B.P. tinh khiết, nhằm loại bỏ hoàn toàn nguy cơ nhiễm bẩn có thể dẫn đến phóng điện hoặc hư hại mục tiêu.
Công Cụ Tiêu Chuẩn: Mỗi thao tác kỹ thuật được hỗ trợ bằng dụng cụ chuyên dụng như cờ lê cathode, dụng cụ xoay mục tiêu, cùng vật tư tiêu hao đạt chuẩn (O-ring, mỡ chân không, grease) để đảm bảo tính đồng bộ và an toàn tuyệt đối.
Tối Ưu Hóa Hiệu Suất: Dịch vụ không chỉ dừng ở việc thay thế linh kiện — chúng tôi hiệu chỉnh toàn bộ hệ thống, tái cân bằng chùm tia và độ hội tụ, giúp thiết bị đạt lại chất lượng hình ảnh với độ phân giải đến 0.95 µm, đảm bảo khả năng kiểm tra ổn định, rõ nét và đáng tin cậy
